Лица Чернова 2

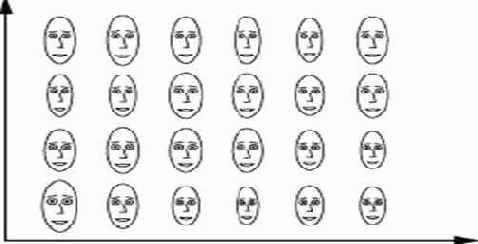

На рис. 16.3 представлен набор данных, каждая запись которого выражена в виде "лица Чернова".

Лица Чернова 2

Перед использованием методов визуализации необходимо:

•              Проанализировать, следует ли изображать все данные или же какую-то их часть.

•              Выбрать размеры, пропорции и масштаб изображения.

•              Выбрать метод, который может наиболее ярко отобразить закономерности, присущие набору данных.

Многие современные средства анализа данных позволяют строить сотни типов различных графиков и диаграмм. Поэтому выбор метода визуализации, если он самостоятельно осуществляется пользователем, не так прост и легок, как может показаться на первый взгляд. Наличие большого количества средств визуализации, представленных в инструменте, который применяет пользователь, может даже вызвать растерянность.

Одну и ту же информацию можно представить при помощи различных средств. Для того чтобы средство визуализации могло выполнять свое основное назначение - представлять информацию в простом и доступном для человеческого восприятия виде - необходимо придерживаться законов соответствия выбранного решения содержанию отображаемой информации и ее функциональному назначению. Иными словами, нужно сделать так, чтобы при взгляде на визуальное представление информации можно было сразу выявить закономерности в исходных данных и принимать на их основе решения.

Среди двухмерных и трехмерных средств наиболее широко известны линейные графики, линейные, столбиковые, круговые секторные и векторные диаграммы.

Приведем рекомендации по использованию этих наиболее простых и популярных средств визуализации.

При помощи линейного графика можно отобразить тенденцию, передать изменения какого-либо признака во времени. Для сравнения нескольких рядов чисел такие графики наносятся на одни и те же оси координат.

Круговые диаграммы используют, если необходимо отобразить соотношение частей и целого, т.е. для анализа состава или структуры явлений. Составные части целого изображаются секторами окружности. Секторы рекомендуют размещать по их величине: вверху - самый крупный, остальные - по движению часовой стрелки в порядке уменьшения их величины. Круговые диаграммы также применяют для отображения результатов факторного анализа, если действия всех факторов являются однонаправленными. При этом каждый фактор отображается в виде одного из секторов круга.

Выбор того или иного средства визуализации зависит от поставленной задачи (например, нужно определить структуру данных или же динамику процесса) и от характера набора данных.
