Плохая визуализация 2


Данный рисунок демонстрирует значительный рост прибыли компании А за период с 2000 по 2005 года. Однако, если мы обратим внимание на ось y, показывающую величину прибыли, то увидим, что эта ось пересекает ось x в значении, равном 1096. Фактически, ось y со значениями от 1096 до 1108 вводит пользователя в заблуждение. Изменив значения параметров, отвечающих за формат оси y, получаем график, приведенный на рис. 6.5.

Плохая визуализация 2

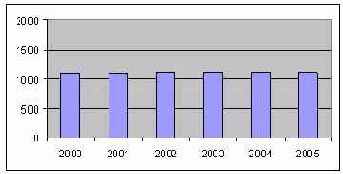

Ось у со значениями от 0 до 2000 дает пользователю правильную информацию о незначительном изменении прибыли компании.

Если речь идет о большой размерности и сложности исходных данных, средства визуализации обеспечивают их резкое уменьшение, конденсируя, быть может, миллионы записей данных в простые, легкие для понимания и манипулирования представления [26]. Такие представления называют визуальным или графическим способом представления информации. Визуализацию можно считать ключевым фактором в исследовании данных, полученных при помощи инструментов Data Mining. В таких случаях говорят о визуальном Data Mining.

Методы визуализации, среди которых представления информации в одно-, двух-, трехмерном и более измерениях, а также другие способы отображения информации, например, параллельные координаты, "лица Чернова", будут рассмотрены в следующем разделе курса.
